Anclas y roscas
El ancla es la primera pieza que se coloca y la que menos margen de error tiene: si queda corta o descentrada, lo que se corrige no es el ancla, es el dado de concreto. Por eso se fabrica sobre tu plano.
- F1554 Gr. 36
- El grado general. 36 ksi de fluencia, para anclaje de estructura normal.
- F1554 Gr. 55
- Cuando el cálculo pide más y no cabe subir el diámetro.
- F1554 Gr. 105
- Alta resistencia. Maquinaria pesada, torres y cargas de sismo altas.
Qué se fabrica
Cinco maneras de amarrar acero a concreto
No todas sirven para lo mismo, y la diferencia se paga en obra. Estas son las que hacemos y el caso en que cada una es la correcta.
Ancla de cimentación
La que va ahogada en el dado de concreto antes del colado, con su plantilla. Recta, en L, en J o con doblez especial, según lo que pida el plano estructural.

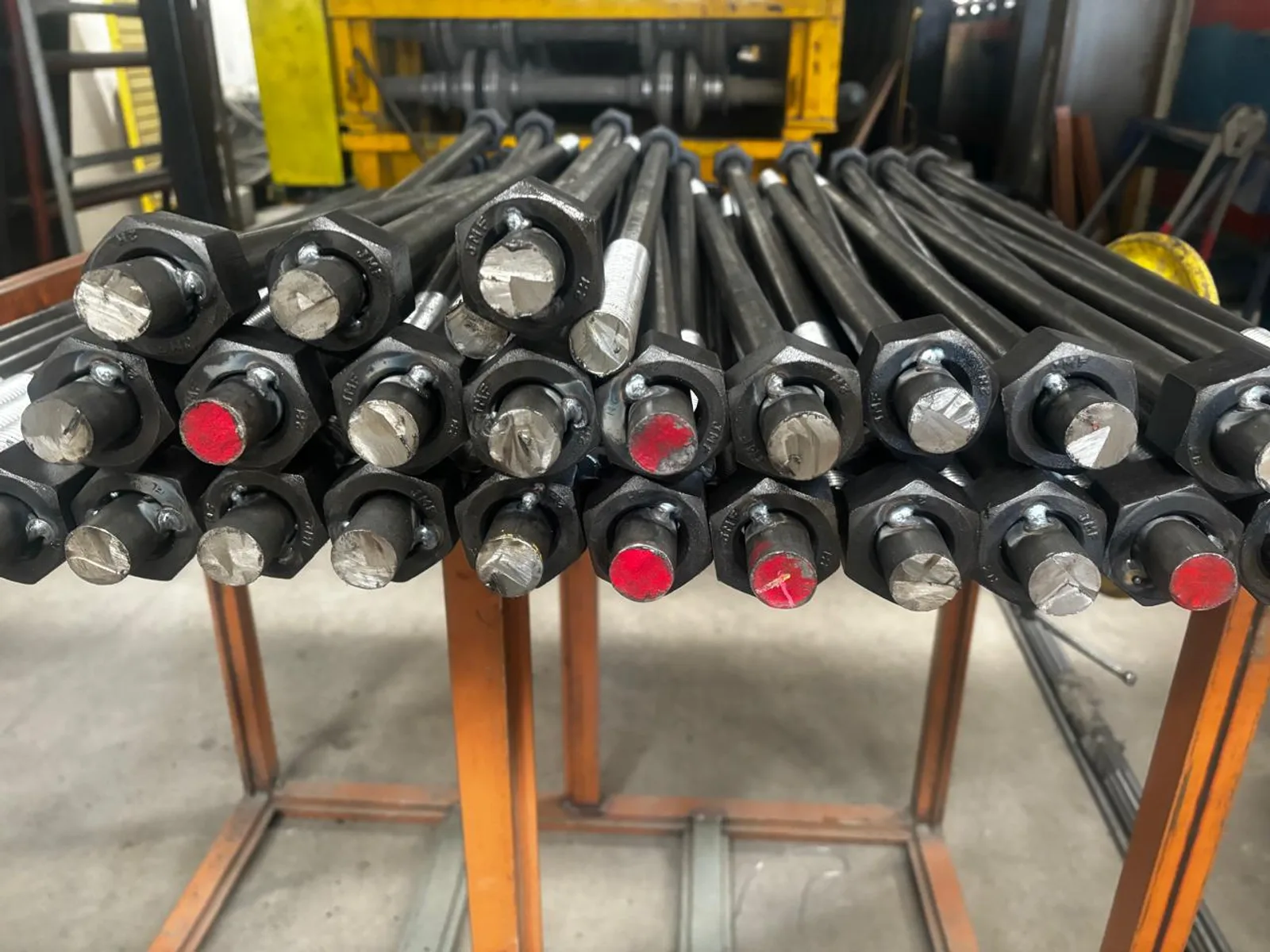

Ancla roscada
Barra roscada en uno o en los dos extremos. Es la que permite nivelar la placa base con tuerca abajo y tuerca arriba, en vez de pelear con la lechada.
Ancla de expansión
Para fijar sobre concreto ya colado. Se barrena, se mete y la camisa abre contra la pared del barreno.
Ancla química
Cuando la carga es alta y el concreto ya está, la resina trabaja en toda la longitud del barreno y no depende de la expansión.
Placa base a la medida
La placa perforada que recibe el ancla, cortada en el mismo pantógrafo y barrenada con la misma plantilla con la que se armó el juego.
Cómo se entrega

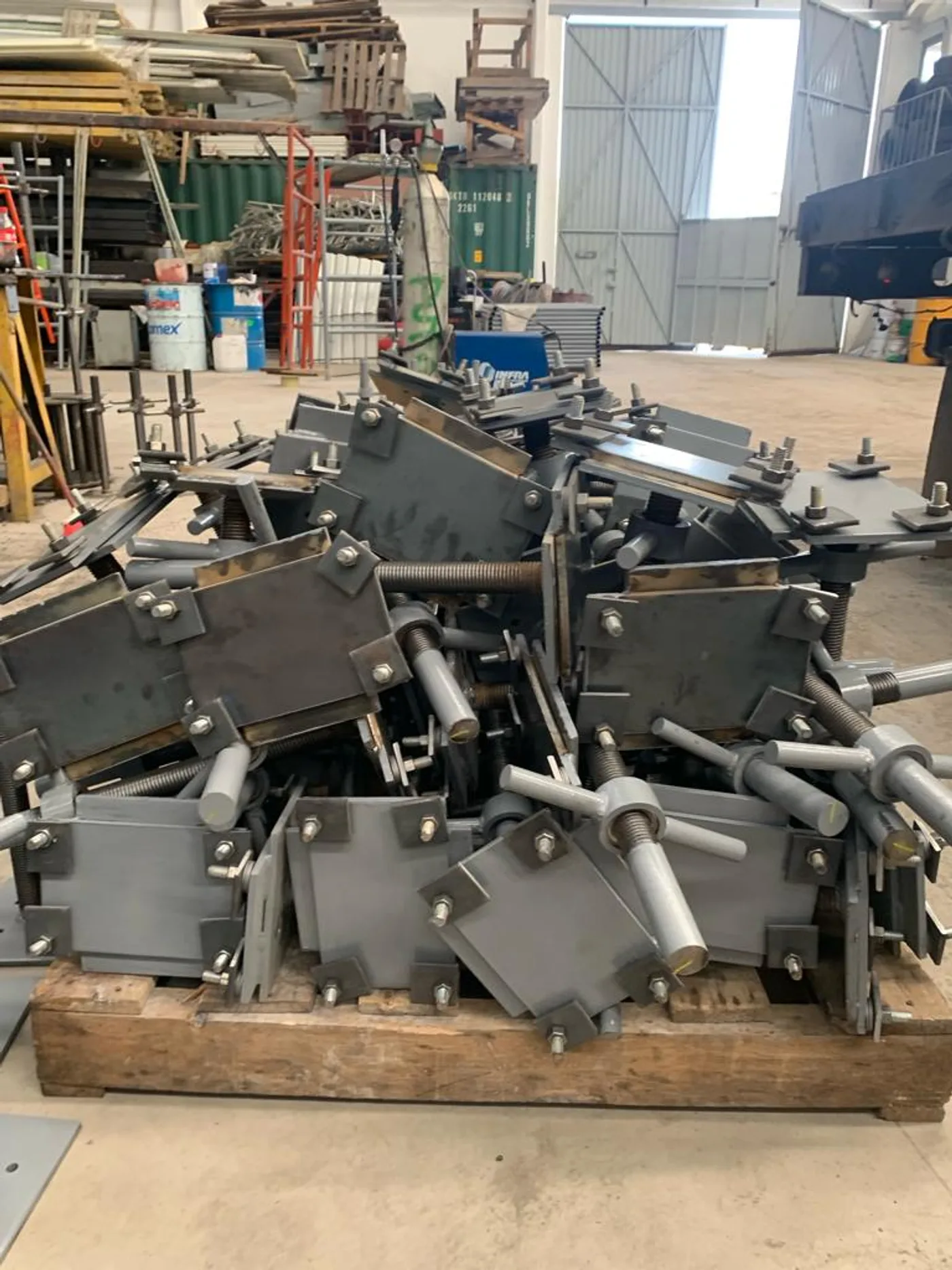

Armado, con su plantilla
El juego llega a obra completo: barras, plantilla de arriba y de abajo, tuercas y arandelas, amarrado y marcado. Se coloca de una sola pieza en la cimbra y no se descuadra con el colado.
La placa base sale del mismo taller, cortada en nuestro pantógrafo y barrenada con esa misma plantilla. Los barrenos coinciden porque salieron del mismo archivo, no porque alguien los midió dos veces.
Y todo lo que fabricamos puede ir galvanizado por inmersión en caliente. Para obra a la intemperie o en ambiente agresivo es la única protección que dura lo que dura la estructura.

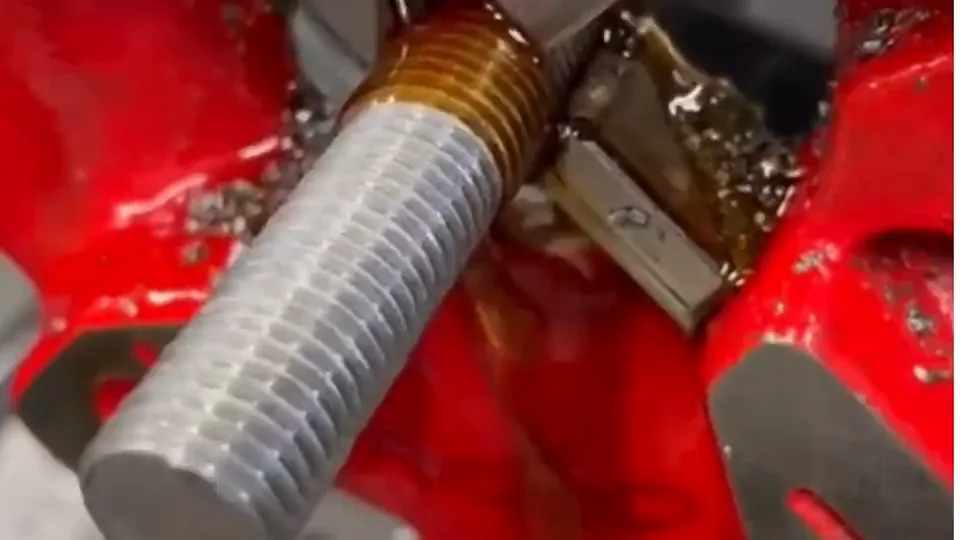

Maquila de rosca
Rosca en el largo que pide el cálculo
La rosca se hace aquí, así que la longitud roscada sale de tu detalle y no de una medida de catálogo. Rosca en un extremo, en los dos, corrida, o sobre barra que tú traigas.
Rosca de más es lo que permite nivelar la placa base con tuerca abajo y tuerca arriba. Rosca de menos es lo que obliga a rellenar con lechada y a confiar en que no se mueva.
La lista completa
Lo demás que sale del mismo departamento
- Armado de anclas
- El juego completo: barras, plantilla superior e inferior, tuercas y arandelas, amarrado y marcado para que llegue listo a la cimbra.
- Maquila de rosca
- Rosca a la medida sobre tu propia barra, en el largo que necesites. También rosca corrida.
- Birlos y espárragos
- Espárrago roscado en los dos extremos, para brida, equipo y unión desmontable.
- Pernos tipo Nelson
- Conectores de cortante para losacero, los que amarran la losa con la trabe.
- Tuercas y arandelas

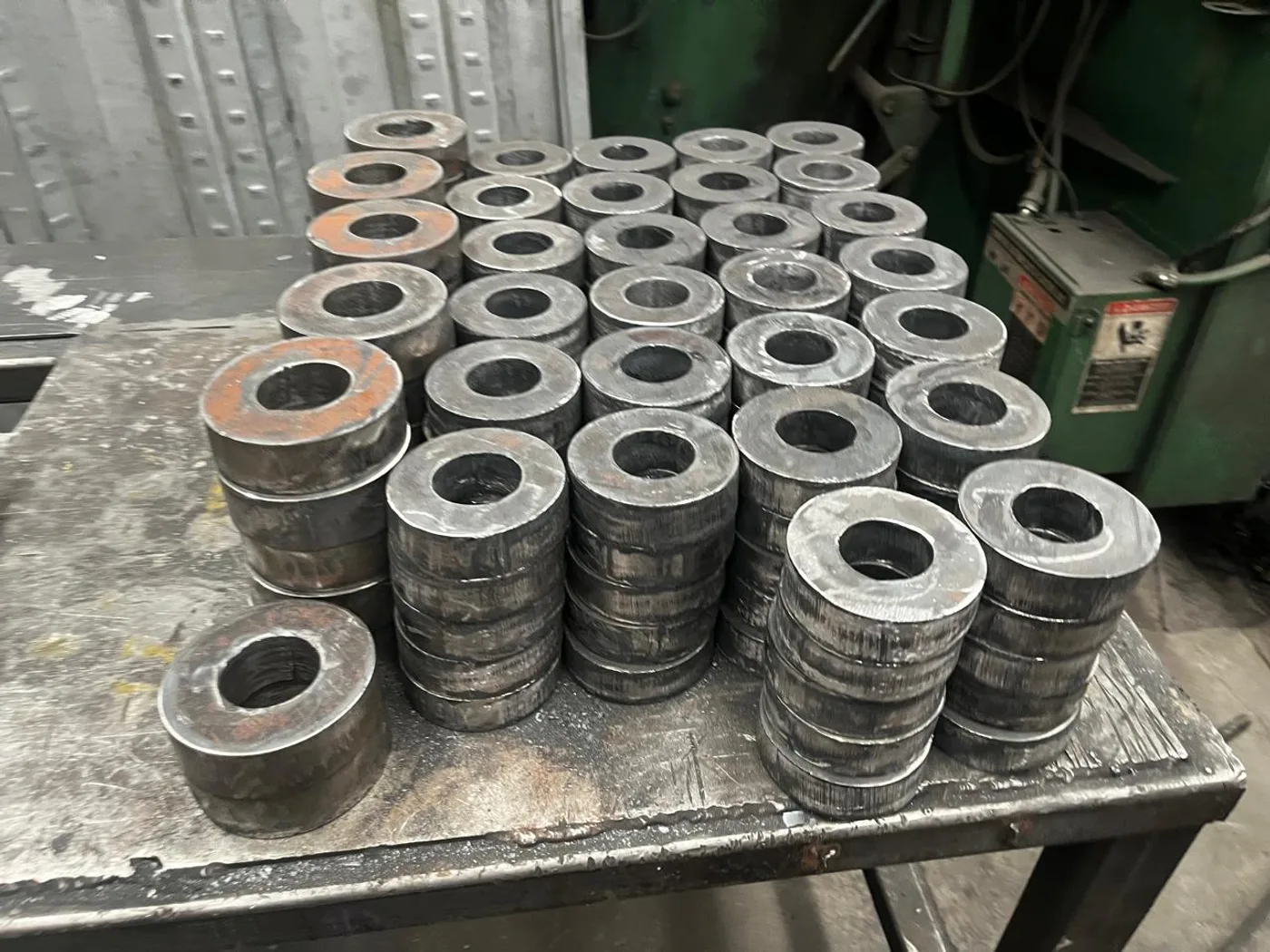

- Incluidas las tuercas tipo ANCO, y arandelas cortadas al diámetro en el mismo taller.
- Placas perforadas y embebidas
- Placa cortada al contorno y barrenada a coordenada, con o sin anclas soldadas.
- Tapas y marcos para registro
- Marco y tapa de acero a la medida del hueco, no a la medida del catálogo.
- Parapetos
- Bastidor y anclaje para pretil y remate de losa.
Material
Grados que manejamos
F1554 es la norma específica de ancla de cimentación y es de la que somos especialistas, en los tres grados. Fuera de ella, estos son los aceros con los que trabajamos:
- ASTM A-36
- ASTM A-572 Gr. 50
- ASTM A-307
- ASTM A-325
- ASTM A-449
- ASTM A-615 Gr. 42
- AISI/SAE 1018
- AISI/SAE 1045
- AISI/SAE 4140
- NMX-C-407
El grado lo manda tu plano estructural. Si no lo trae, dinos la carga y el diámetro disponible en el dado y te decimos cuál alcanza.
Detalle
Tuerca tipo ANCO
Es una tuerca de seguridad: su propio diseño hace interferencia contra la cuerda del perno, así que no necesita arandela de presión ni pegamento para no aflojarse.
Donde importa es en lo que vibra. Maquinaria montada sobre dados, equipo rotatorio, estructura que recibe carga cíclica: ahí una tuerca normal se afloja con el tiempo y una ANCO no.
Se maneja en acero al carbón y en inoxidable, y con recubrimiento cuando el ambiente es corrosivo.
Preguntas
Lo que nos preguntan en el mostrador
¿Fabrican anclas a la medida de mi plano?
Sí. Todo se fabrica sobre plano de cimentación: diámetro, largo, tipo de doblez, longitud de rosca y grado de acero. Si sólo tienes el croquis, lo dibujamos y te lo mandamos a revisar antes de cortar.
¿Qué grado de acero usan para anclas de cimentación?
ASTM F1554 en sus tres grados: 36, 55 y 105. También trabajamos A-36, A-572 Gr. 50, A-307, A-325, A-449, A-615 Gr. 42 y los aceros AISI/SAE 1018, 1045 y 4140.
¿Las anclas se pueden galvanizar?
Sí. Todos nuestros productos pueden galvanizarse por inmersión en caliente. Para obra a la intemperie o en ambiente agresivo es la protección que de verdad dura; el galvanizado en frío no aguanta lo mismo.
¿Entregan el juego armado con plantilla?
Sí. Se entrega armado con su plantilla superior e inferior, tuercas y arandelas, para que en obra se coloque de una pieza y no se descuadre al colar.
¿También hacen la placa base?
Sí, y conviene que salga del mismo taller. La placa se corta en nuestro pantógrafo y se barrena con la misma plantilla con la que se armó el juego de anclas, así los barrenos coinciden.
Mándanos el plano de cimentación
Con el plano te devolvemos la cotización con el despiece: cuántas barras, de qué diámetro, qué largo, qué grado y cuánto pesa el juego. Si sólo tienes el croquis, lo dibujamos nosotros y te lo mandamos a revisar antes de cortar.
